強制循環蒸發器由換熱室和結晶蒸發器兩大部分組成；通過一臺循環泵,液體在列管中循環，在高于正常液體沸點壓下加熱至過熱。進入分離器后，液體的壓力迅速下降導致部分液體閃蒸，或迅速沸騰。蒸發產生的二次蒸汽進入下一效蒸發器加熱或進入冷凝器冷凝。濃縮液被循環泵送至鹽分離器，在鹽分離器內實鹽水有效分離。
強制循環蒸發器是我公司開發研制的低耗節能濃縮結晶設備，具有料液流速快、蒸發快、不易結垢等特性。強制循環蒸發器可分為單效、雙效及多效蒸發器。

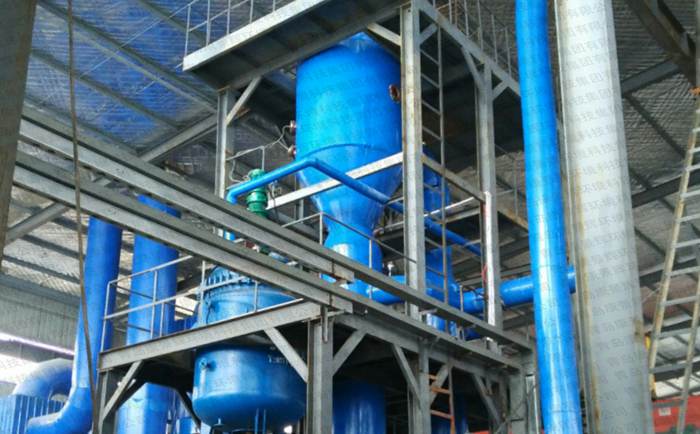

單效強制循環蒸發器組成：
單效強制循環蒸發器由一效加熱室、蒸發結晶室、冷凝器、循環泵、真空及排水系統、氣液分離室、二次蒸汽閃蒸罐、鹽分離器、操作平臺、檢測儀表及電氣儀表控制柜及閥門及管道系統等組成。
強制循環蒸發器的特點：
1、全套系統設計合理美觀、運行穩定、低耗節能，蒸汽耗量低；濃縮比大，強制循環式，使粘度較大的料液容易流動蒸發，濃縮時間短；
2、特殊設計經簡單操作可實現切換改效，以適應不同產品的生產；
3、蒸發溫度低，熱量得到充分利用，料液受熱溫和，適用于熱敏性物料的濃縮；
4、蒸發器通過強制循環，在管內受熱均勻，傳熱系數高，可防止干壁 現象；
5、料液進入分離器再分離，強化了分離效果，使整體設備具有較大的操作彈性；
6、連續進出料，料液液位與所需濃度可實現自控；
7、整套設備結構緊湊，占地面積小，布局簡單流暢，代表了大型成套蒸發設備的發展方向。
強制循環蒸發器應用范圍:
適用于易結垢液體、高粘度液體，作為多效蒸發裝置中的高濃縮器。
強制循環蒸發器非常適合用作鹽溶液的結晶蒸發器。
強制循環蒸發器應用領域：
1、廣泛應用于醫藥、食品、化工、輕工等行業的廢水深度濃縮
2、氯化鈉，氯化鉀各種鹽溶液結晶
3、易結垢，有結晶性物料
4、電廠脫硫廢水
5、化工高鹽廢水
